Die „PGA Gesellschaft für Prozess- und Gebäudeautomatisierungstechnik“ wurde mit der system- und gewerkeübergreifenden Integration der heterogenen Anlagensteuerungen auf eine einheitliche BMS-Plattform sowie eine moderne 3D-WEB-Visualisierung beauftragt. Bei der Migration trifft das moderne IoT- und Digitalisierungskonzept auf die bewährte Technik in geschichtsträchtiger Umgebung.
Die heterogene Gebäudeautomation des legendären Grandhotels in Baden-Baden wurde mit BACnet und Komponenten von „OAS Open AutomationSystems“ mit Hilfe von PGA Automationin die neue Leittechnik integriert.
Brenners Park-Hotel & Spa ist ein luxuriöses Fünf-Sterne-Hotel, das einzige von elf weltweit gehobenen „Masterpiece Hotels“, das die Oetker-Hotelgruppe in Deutschland betreibt. Das Luxushotel in Baden-Baden, 1941 von der Oetker-Familie erworben, bietet den Gästen 104 Hotelzimmer und üppige Suiten, drei Restaurants und einen großzügigen Spa-Bereich in der angrenzenden Villa Stéphanie.
BACnet spielt entscheidende Rolle zur Migration und Integration. Der BACnet-Standard spielt in dem Projekt eine entscheidende Rolle. In 15 Informationsschwerpunkten laufen die unterschiedlichen Automationsstationen mit den Regelungen und Steuerungen zusammen, in den Subnetzen kommunizieren die Komponenten mit vor allem mit C-Bus, aber auch mit DALI, KNX und OPC-UA. Nun sollte die vorhandene, Leittechnik aus Gründen der IT-Sicherheit saniert und mit BACnet- und OPC-Kommunikation offen, interoperabel und zukunftssicher werden.
Die Herausforderungen waren:
15 vorhandene C-Bus-Controller mussten rationell in das neue BMS eingebunden werden. Um die Werte aus den Anlagen auf der Leittechnikebene lesen und schreiben zu können, war ein BACnet-fähiges Konzept vonnöten. Ein Regelwerk musste definiert werden, das die sehr große Anzahl der C-Bus-Parameter in BACnet-Objekte übersetzt. Die Lösung bestand darin, die bewährte C-Bus-Interfacetechnologie von CentraLine mit den von PGA und ProSystems entwickelten BACnet-Utilities zu erweitern. Beide Teile dieser Open Automation Solution basieren jeweils auf dem Niagara-Framework. Mit dieser Lösung können alle Werte, Attribute sowie Paramater und Datenpunkte der bestehenden C-Bus-basierten Automationsebene zuverlässig mit der Visualisierungssoftware interagieren.
Mit höchsten Ansprüchen an das Gästeerlebnis wurde die Haustechnik zu jeder Zeit dezent à jour gehalten. Das Quantum, das zuletzt für die hohe Qualität noch fehlte, war ein homogenes Gebäudemanagementsystem (Building Management System - BMS) mit transparenter 3D- Navigation und moderner IoT-Anbindung.
Die „PGA Gesellschaft für Prozess- und Gebäudeautomatisierungstechnik“ wurde mit der system- und gewerkeübergreifenden Integration der heterogenen Anlagensteuerungen auf eine einheitliche BMS-Plattform sowie eine moderne 3D-WEB-Visualisierung beauftragt. Bei der Migration trifft das moderne IoT- und Digitalisierungskonzept auf die bewährte Technik in geschichtsträchtiger Umgebung. Sämtliche Bestandssysteme wurden mit dem auf dem Niagara-Framework-basierten und neu entwickelten OAS-BACnet®-Utilities und der Konzeption der PGA Automation auf eine einheitliche, homogene Ebene gebracht.
Der Informationsschwerpunkt 1 im Haupthaus, einer von insgesamt 15 Schwerpunkten, zeigt die Komplexität des Projekts. Für die Hauptlüftung, die Technikzentrale und die Kältezentrale der drei Restaurantküchen läuft

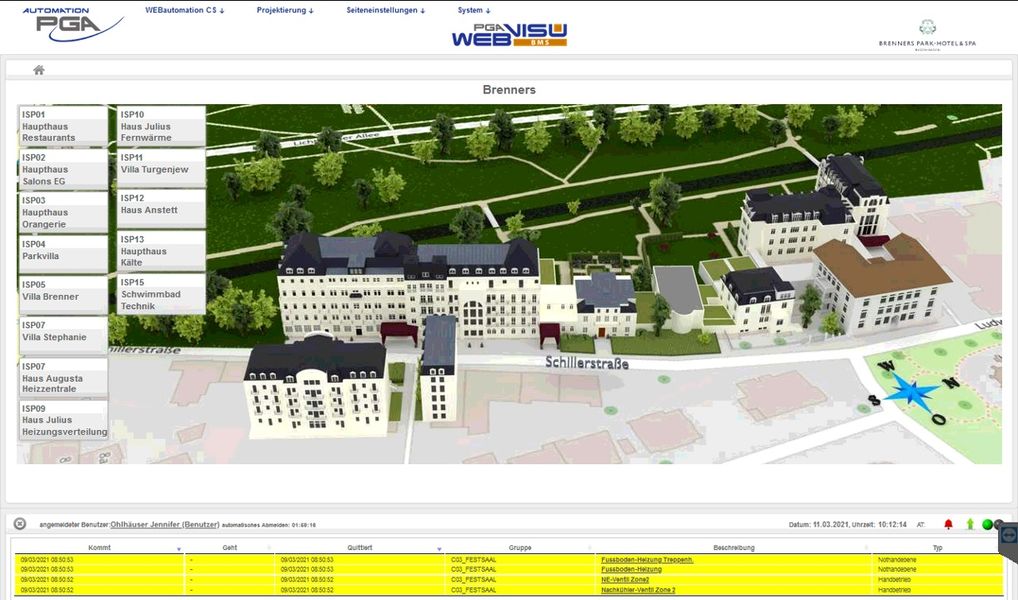

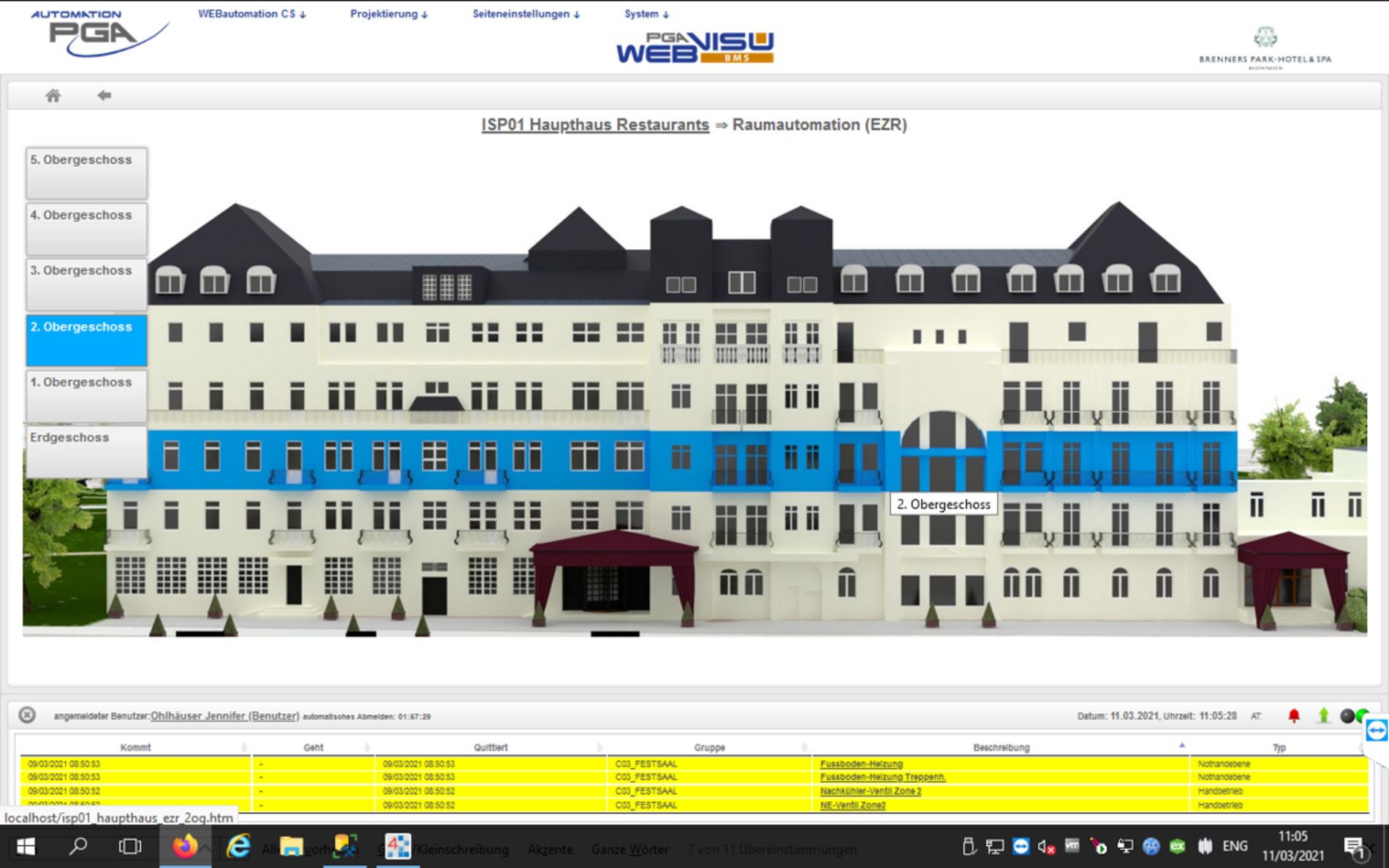

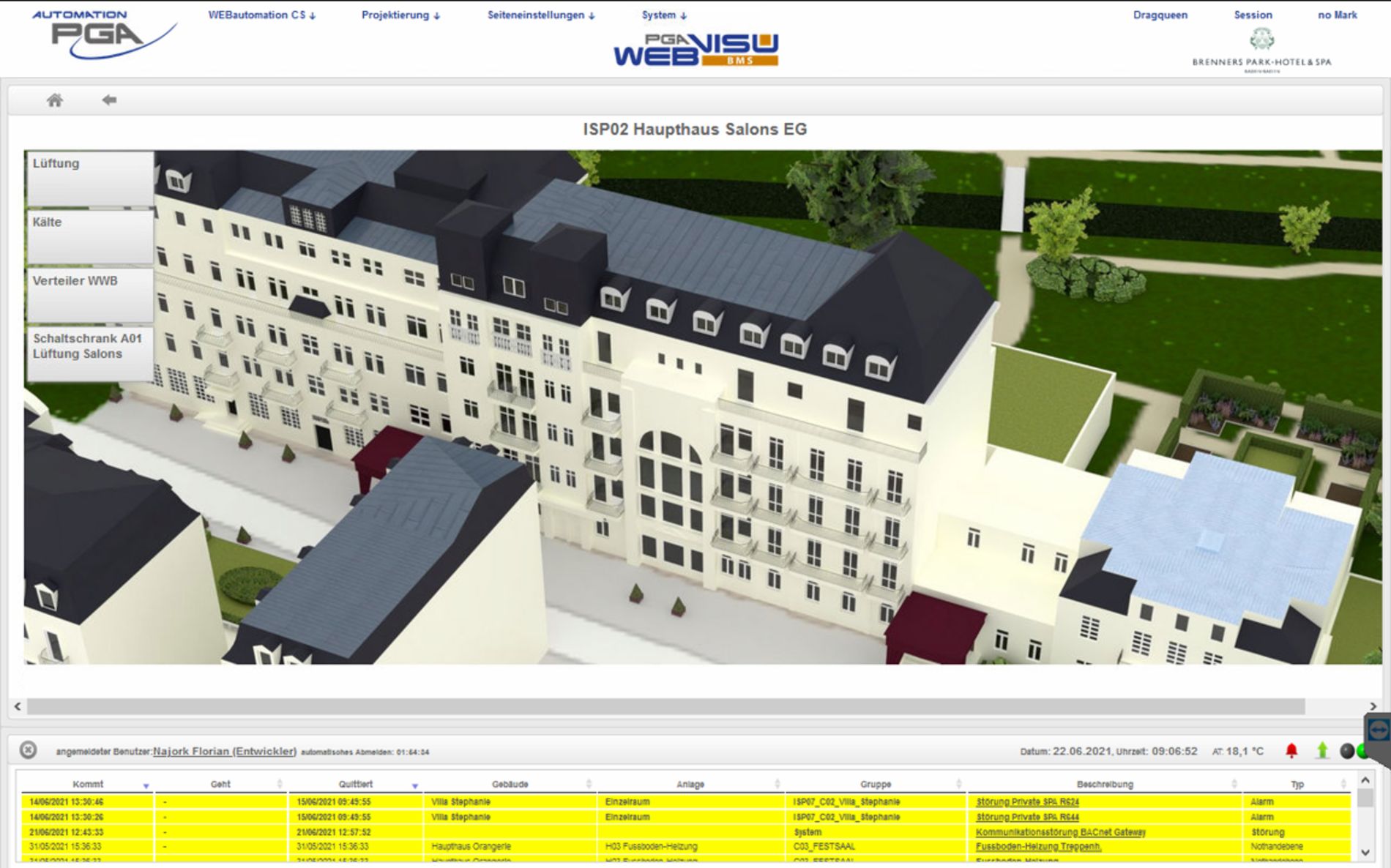

hier die Anlagentechnik zusammen. Die transparente 3D Navigation durch den Hotelkomplex ist ein Quantensprung in der Leittechnik des Hotels. Ob Haupthaus, City Palais, Villa Stéphanie, Baumgärtnerhaus oder einer der vielen anderen Bereiche, die Orientierung fällt leicht.

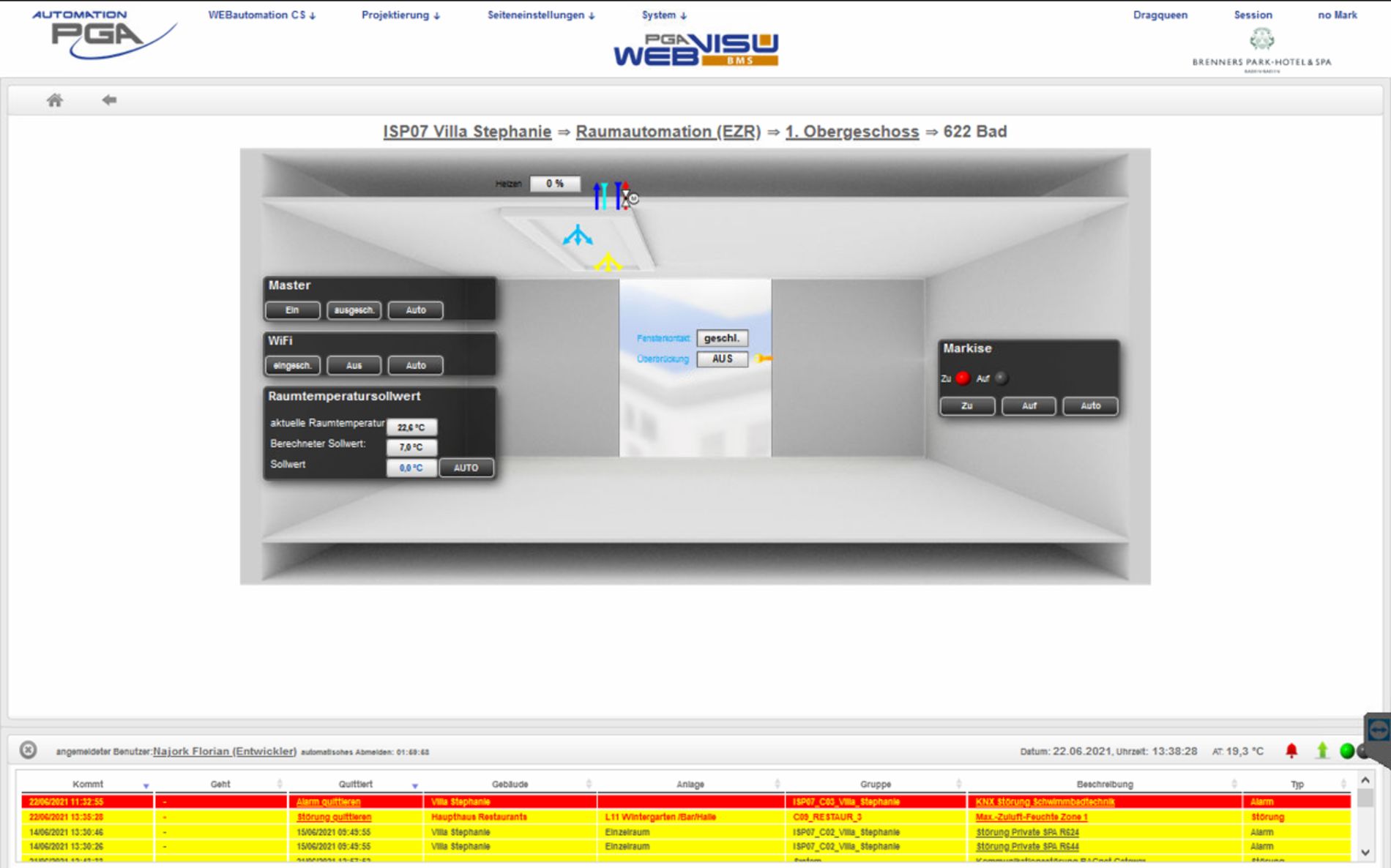

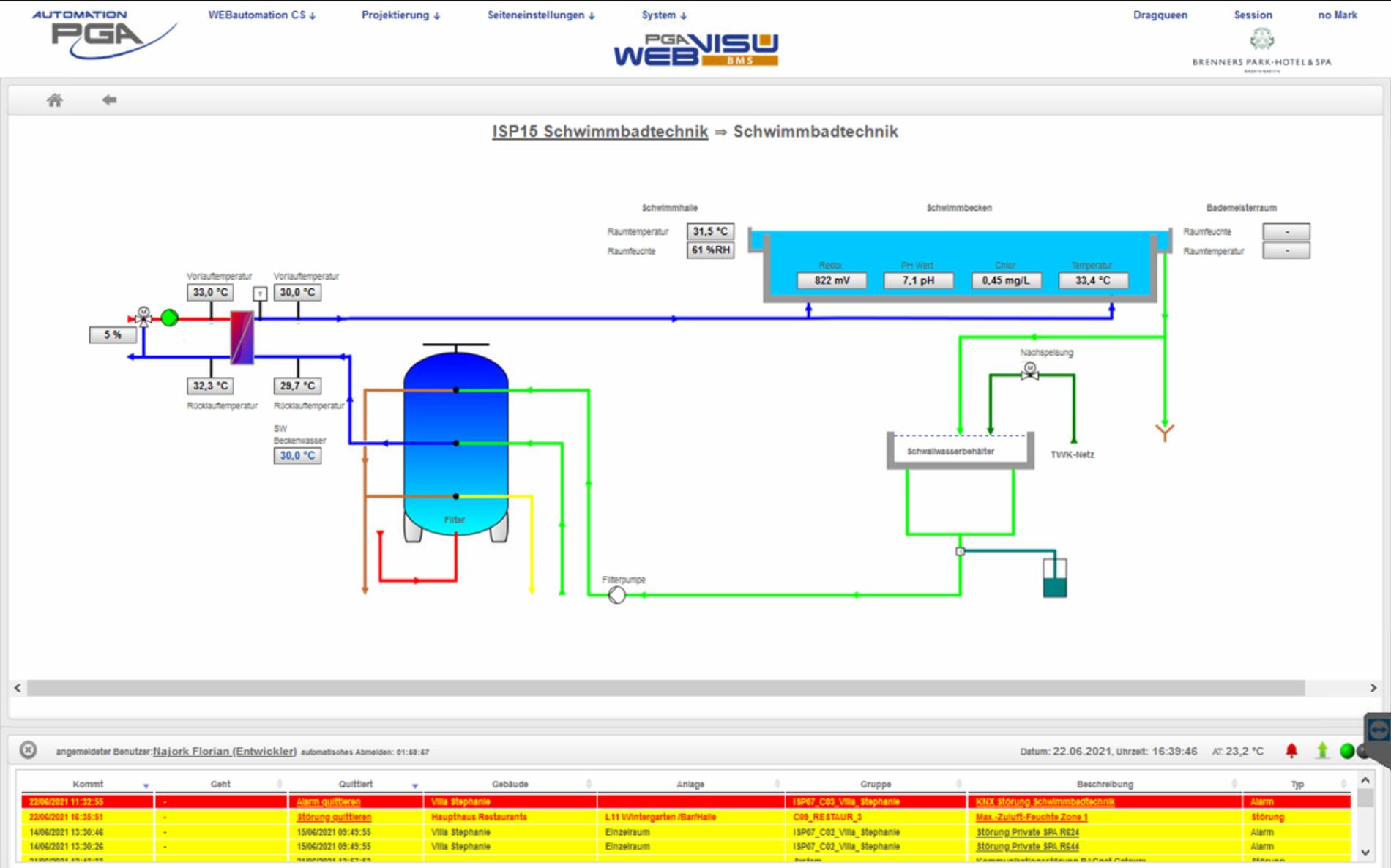

Realisiert mit der Web-Visualisierungsplattform WEBvisuBMS von PGA, sind alle Häuser und Anlagen schnell zu finden und sicher zu bedienen. Die WEBvisuBMS von PGA ermöglicht den ortsunabhängigen Zugriff und das browsergestützte Bedienmanagement. 3D-Ansichten der gesamten Hotelanlage und die einfache Bedienung über eingängige Anlagenbilder sind ein Schlüssel des modernen Bedienkonzeptes.
Als Integrationsplattformen stellte die OAS aus ihrer Smart Building Solutions Serie die BACnet-konformen Niagara-Controller „OAS SBS JACE N4 IoT“ von TRIDIUM sowie die Niagara-basierten „HAWKS 8000“ von CentraLine bereit:
